Normalmente surgem algumas dúvidas em relação a qual cabo utilizar para se conectar uma interface E1 da Aligera ao modem da operadora ou PABX legado. Pensando nisso desenvolvemos este artigo rápido que mostra como se faz.
1- E1 para E1 (sem balun)
Você deve utilizar um cabo especial que chamamos de CROSS E1 conforme a imagem ilustrativa abaixo.
2- E1 para balun
Você deve pode utilizar tanto um cabo RETO normal de rede quanto um cabo CROSS de rede normal. Isso é possível pois as pinagens dos nossos equipamentos são invertidas, abaixo segue um exemplo para o cabo de rede normal.
3- Para as placas de 8 E1s você deve confeccionar o cabo Y abaixo.
Observação: As placas de 8 E1s são compostas visivelmente por 4 conectores RJ45, porém possuem 8 Portas,. Desta forma é necessário utilizar o cabo Y para separar todas as portas.

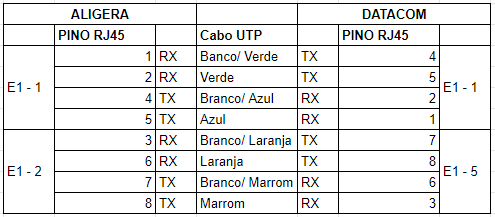

4- Cabo interconexão Aligera 8E1s X Datacom DM 2100
4.1- Posição das interfaces E1s com relação ao ítem 4.
5- Loop para teste em placas 8E1s
